六氟化硫(SF
6)是一种应用于高压电力设备极好的气体电解质,它已广泛用于断电器、GIS、变电器,互感器、同轴电缆、、波导、X射线设备及电容器中。SF
6绝缘气体不但具有高耐电强度,还有良好的理化特性,它是迄今最理想的绝缘和灭弧介质。
纯净的SF
6气体是一种无色、无味、无毒和不燃的惰性气体。温度在180℃一下时它与电气设备中材料的相容性和氮气相似。纯SF
6气体在温度升高到500℃时也不会分解;但与金属材料共存时,则在200℃时就有可能发生微分解。电弧高温会使SF
6气体分解,此外火花放电和电晕也会使SF
6分解。SF
6最大的有点就是不含碳,因此不会分解出影响绝缘性能的碳粒子,且其大部分气体分解物的绝缘性能与SF
6相当,所以不会使气体绝缘性下降,但SF
6气体分解物有毒,主要使SF
4和SF
2,以及少量的S
2、F
2、S、F等,此类分解产物中往往含有剧毒,即便使微量的,也会对人和动物造成危害。当使用以SF
6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄露时,由于SF
6比空气重,易于在地处聚集,它能置换空气中的氧气而引发窒息。所以使用SF
6的区域或参与SF
6设备的有关工作,必须按规程(BG/T8905-1996)执行。因此,研发GIS开关室SF
6气体泄漏环境智能化监控系统应用于工业现场,已经变得非常重要。

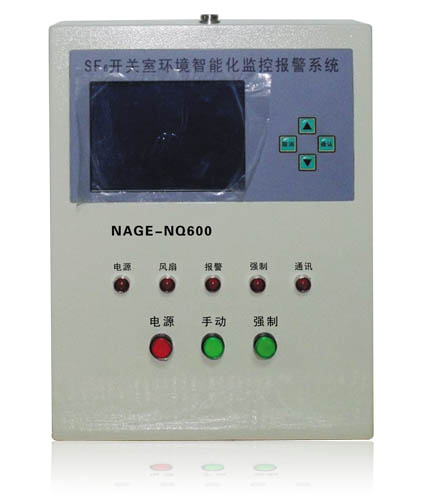

NAGE-NQ600型SF

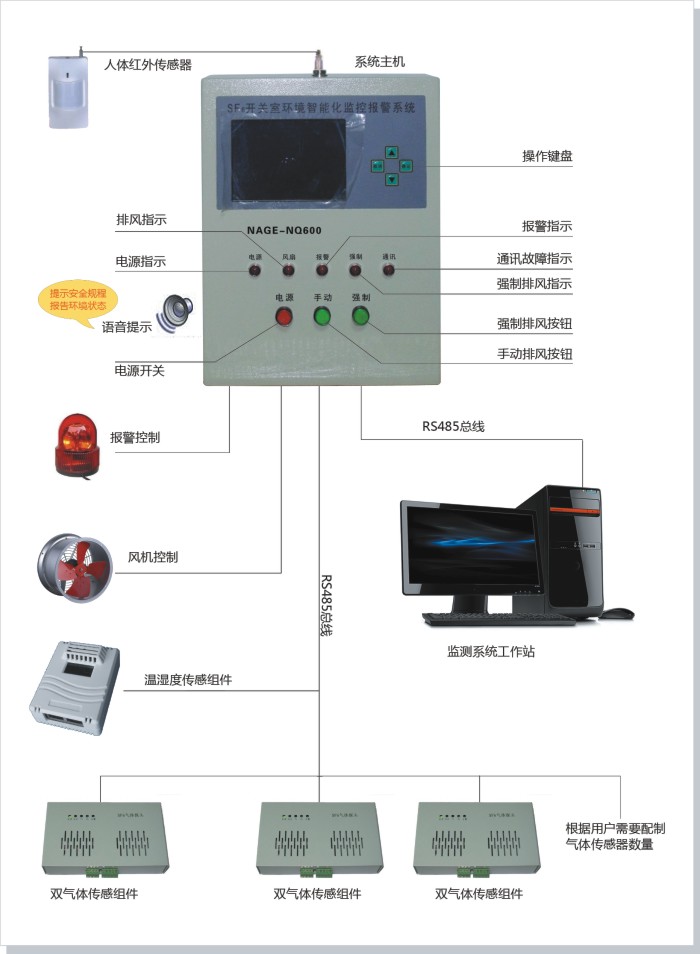

6气体检测装置正是为了满足电力安全生产的这一需求应用而生的。整个系统由一台主机、若干只气体传感器和温湿传温度(具体数量根据实际使用开关室的开关数量和大小而定)组成:气体传感器安装在SF
6开关的下方,用以在线实时检测SF
6开关下方的氧气浓度和SF
6气体浓度;主机具有人体红外探测、语音提示和语音报警等功能;主机通过RS-485总线轮询、显示各气体传感器的氧气浓度数据和SF
6气体含量情况,并在危险情况时给出语音报警信息以及控制风机工作;还可以通过RS-485总线实现与上为计算机的数据传输和信息交换,组成计算机对SF
6开关室环境在线自动检测系统。

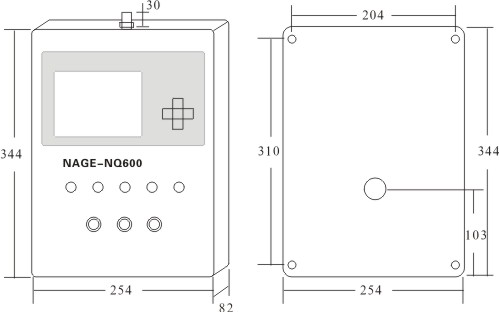

●开孔尺寸:204mm x 310mm
●外形尺寸:254mm x 344mm
1、SF
6气体浓度超标检测:轮流显示各气体传感器处的SF
6气体含量情况,当浓度超过800ppm时显示含量超标。
2、氧气浓度检测:轮流显示开关室内各气体传感器处的氧气浓度值。
3、温度、湿度显示:系统可以检测并显示当前开关室内的温度和湿度值
4、显示风机上次启动和停止时间:工作人员可以根据该信息判断在进入开关室前是否进行强制通风。
5、红外探测功能:当探测到有人进入开关室并且风机没有工作时进行语音提示,直到人员离开或启动风机为止。
6、强制通风:风机在停止状态时,按下强制按钮,系统可以进行强制通风15分钟。
7、绝氧报警:当氧气浓度低于19.6%时,输出触电报警信号,并进行现场语音报警。
8、风机控制时间:当SF
6气体含量超标(800ppm )或氧气浓度过低(≤19.6%)时,控制风机启动通风,且每次通风时间至少为15分钟。
9、定时通风:系统可以设定风机每天时启动和停止的时间,以保证开关室每天至少通风一次。
10、语音功能:系统可以语音提示通风,并在通风结束后播报当前开关室内的氧气浓度和SF6气体的含量状况,以提醒工作人员是否可以安全进入开关室。
11、液晶显示自动点/熄背照明灯:当有巡视人员接近时,系统自动点亮液晶背景照明灯,在人员离开后约40秒,液晶背静照明灯自动熄灭。
注意事项:
1 、主机使用场合应该温度控制在-50 ℃ ~50 ℃ 之间
2 、探头在使用场合过程中应该避免大量灰尘和化学药品的侵入。
3 、探头的使用寿命不低于3年,超过3年需要与厂家联系进行校准或更换。
4 、每台SF
6 开关的下方至少需要安装一只气体探头。
5 、基本配置中的红外探头是吸顶式安装的,如果需要壁挂式安装请在订货时加以说明。
6 、在订购本产品时,应指明与主机相配套红外探头的连接电缆长度
7 、本产品自购买之日起“三包”一年,终身维修。
